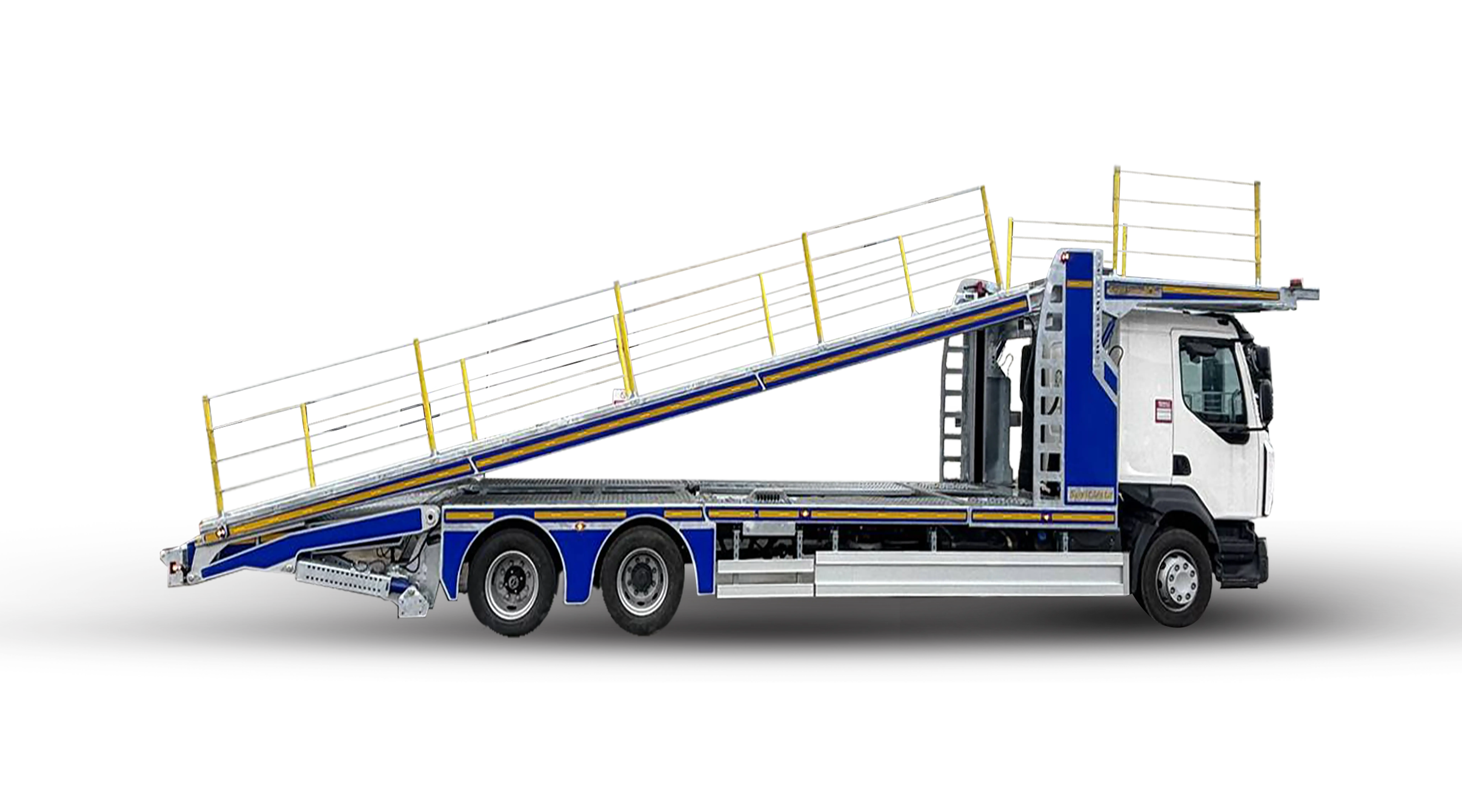

Binek araçların güvenli ve verimli şekilde taşınması amacıyla tasarlanmış hidrolik sistemli 5 araç taşıma kapasiteli üst yapı sistemidir. Sistem, çift katlı taşıma platformu ve hidrolik kaldırma mekanizması sayesinde maksimum yükleme kapasitesi ve operasyonel kolaylık sağlar.
Platform Yapısı
- Üst platform hidrolik kaldırma sistemi ile hareket eder.
- Alt platform sabit taşıma platformudur.
- Platform yüzeyleri araç lastiklerinin kaymasını önleyen çelik konstrüksiyon yapıdadır.
- Araç sabitleme için bağlama noktaları platform üzerine yerleştirilmiştir.
- Platformlar araç yükleme kolaylığı sağlayacak şekilde düşük açıyla yükleme yapılabilecek şekilde tasarlanmıştır.
Hidrolik Sistem
- Platform kaldırma ve indirme işlemleri hidrolik silindirler ile gerçekleştirilir.
- Sistem araç PTO sistemi üzerinden çalışan hidrolik pompa ile beslenir.
- Operasyon manuel kumanda valfleri ile kontrol edilir.
- Hidrolik sistemde güvenlik için basınç emniyet valfi bulunur.
Elektrik ve Aydınlatma Sistemi
- Oto taşıyıcı üst yapısının elektrik sistemi, taşıyıcı aracın 24V elektrik altyapısı ile uyumlu olacak şekilde tasarlanmıştır.
- Tüm kablo tesisatı dış etkenlere, titreşime ve mekanik hasara karşı korunacak şekilde koruyucu spiral ve kablo kanalları içerisinde döşenir ve suya/toza dayanıklı konnektörler kullanılır.
- Araç üzerinde stop lambaları, sinyal lambaları, çalışma lambaları (platform üzerinde ve arkada), sis lambası, plaka aydınlatması ve yan pozisyon lambaları bulunur.
- Aydınlatma ve reflektör sistemi karayolu trafik yönetmeliği ve ilgili ECE standartlarına uygun olacak şekilde yerleştirilir ve yüksek görünürlük sağlayacak reflektif işaretlemeler kullanılır.
Malzeme ve Üretim
- Platform ve taşıyıcı yapı yüksek mukavemetli çelik malzemeden (S 355) imal edilir.
- Kaynak işlemleri ilgili TS ve DIN standartlarına uygun yapılır.
- Toleranslar DIN ISO 2768 standartlarına uygun olarak uygulanır.
Yüzey İşlemi
- Aracın daha uzun ömürlü olması ve daha düşük bakım maliyetleri için komple galvaniz kaplama işlemi uygulanır.
- Aracın yan yüzeylerine talep edilen renkte alüminyum + boya giydirme işlemi uygulanır.
