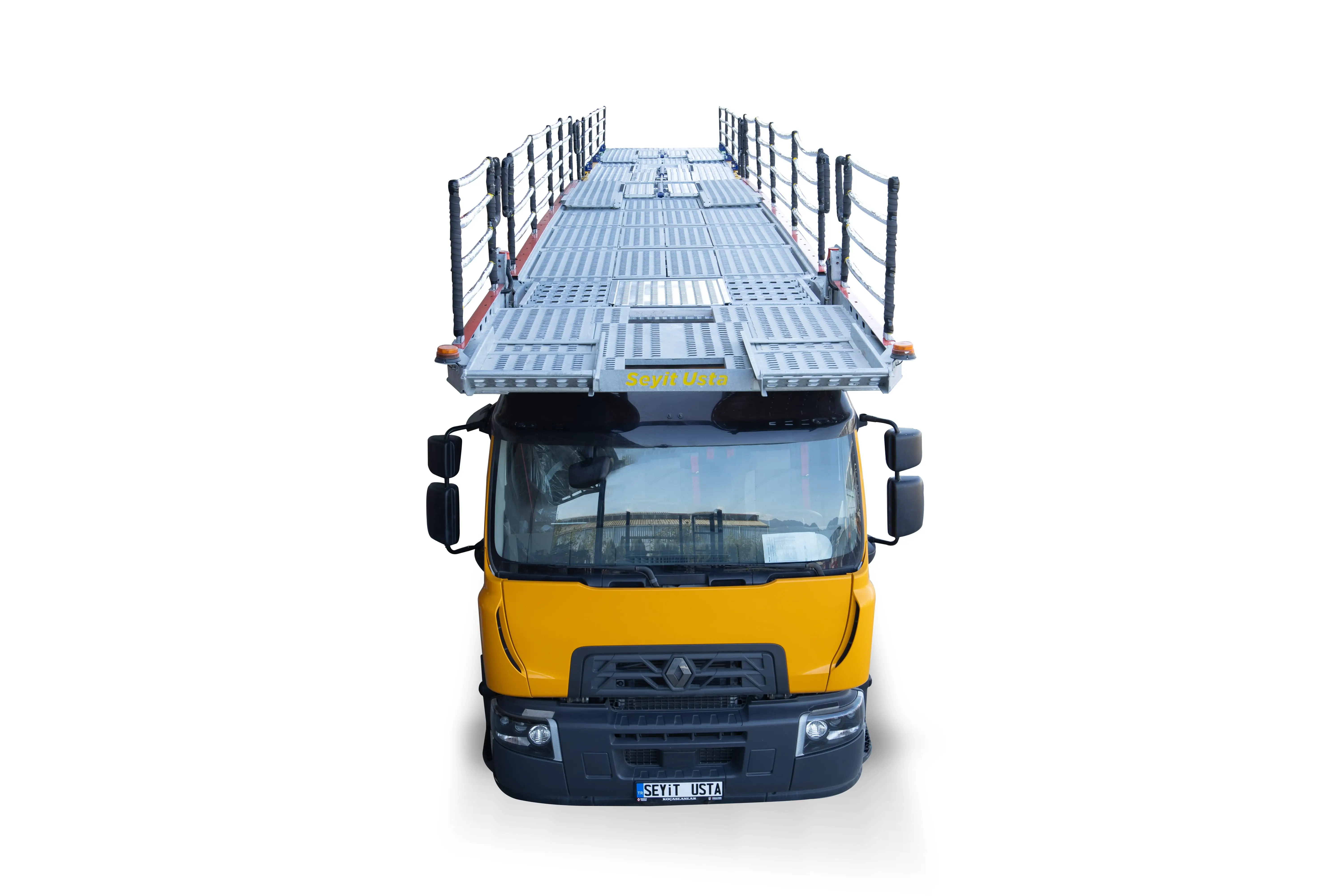

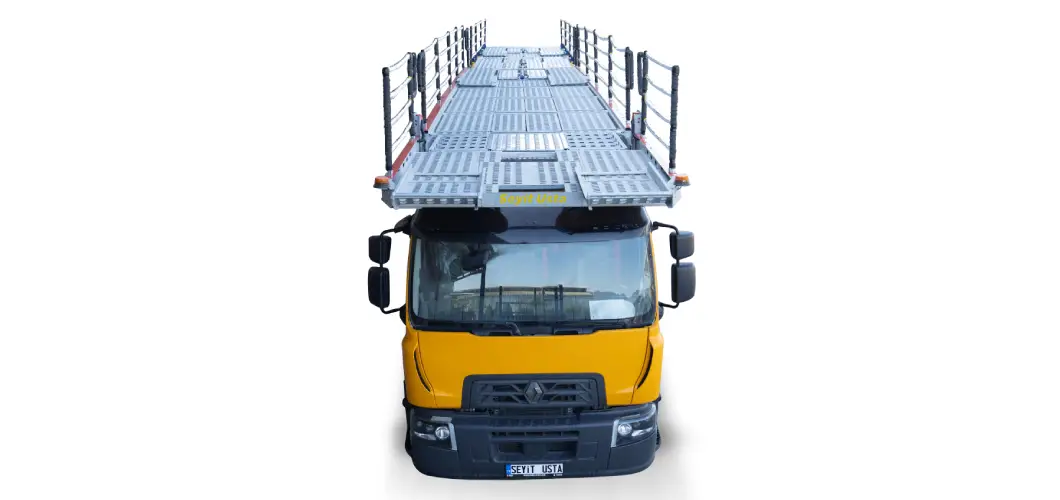

Platform Yapısı
- Sistem, çekici üzeri taşıyıcı yapı + orta bağlantılı römork (dorse) olmak üzere iki ana bölümden oluşur.
- Üst platformlar hidrolik kaldırma ve açısal ayar sistemi ile hareket edebilir.
- Alt platformlar sabit olup araç yerleşimi için optimize edilmiştir.
- Orta bağlantı sistemi sayesinde çekici ve dorse arasında yük dağılımı dengeli şekilde sağlanır.
- Platform yüzeyleri araç lastiklerinin kaymasını önleyen yüksek mukavemetli çelik konstrüksiyon yapıdadır.
- Araç sabitleme için yeterli sayıda bağlama noktası (lashing rings) platformlara entegre edilmiştir.
- Platformlar, düşük yaklaşma açısı ile kolay yükleme ve boşaltma imkânı sağlayacak şekilde tasarlanmıştır.
- Dorse arka kısmında hidrolik veya mekanik rampa sistemi bulunmaktadır.
Hidrolik Sistem
- Üst platformların kaldırma, indirme ve açısal ayar işlemleri hidrolik silindirler ile gerçekleştirilir.
- Sistem, çekici araç üzerinden alınan PTO destekli hidrolik pompa ile çalışır.
- Çekici ve dorse üzerindeki hidrolik fonksiyonlar entegre veya bağımsız kontrol edilebilir.
- Operasyon, manuel kumanda valfleri veya opsiyonel uzaktan kumanda sistemi ile kontrol edilir.
- Hidrolik sistemde güvenlik amacıyla basınç emniyet valfleri ve denge valfleri bulunmaktadır.
Elektrik ve Aydınlatma Sistemi
- Sistem, çekici aracın 24V elektrik altyapısı ile tam uyumludur.
- Çekici ile dorse arasında standart elektrik bağlantı soketleri (ISO uyumlu) kullanılmaktadır.
- Tüm kablo tesisatı dış etkenlere, titreşime ve darbelere karşı koruyucu spiral ve kablo kanalları içinde döşenmiştir.
- Araç üzerinde stop lambaları, sinyal lambaları, çalışma lambaları (platform üzerinde ve arkada), sis lambası, plaka aydınlatması ve yan pozisyon lambaları bulunur.
- Aydınlatma ve reflektör sistemi, karayolu yönetmelikleri ve ECE standartlarına uygun şekilde yerleştirilmiştir.
Malzeme ve Üretim
- Platformlar ve taşıyıcı ana yapı yüksek mukavemetli S355 kalite çelikten imal edilmektedir.
- Şase ve bağlantı noktaları, ağır hizmet koşullarına uygun şekilde takviyeli konstrüksiyon olarak üretilir.
- Kaynak işlemleri ilgili TS ve DIN standartlarına uygun olarak gerçekleştirilir.
- Üretim toleransları DIN ISO 2768 standardına uygundur.
Yüzey İşlemi
- Uzun ömür ve yüksek korozyon direnci için tüm yapı komple galvaniz kaplama işlemine tabi tutulur.
- Talep doğrultusunda yan yüzeylerde alüminyum kaplama + boya uygulaması yapılabilir.
- Yüksek görünürlük için reflektif şerit ve işaretlemeler uygulanır.
